智慧粮库环境监控系统

分享到:

智慧粮库环境监控系统

  为了保证粮食的安全储存,保障人民群众吃上健康放心的粮食。随着储粮技术的发展及智能化粮库建设,如今的粮库管理已进入机械化、科技化、智能化的管理时代。

        针对加强粮仓的智能化环境监测,我司设计了一套由数据采集系统、视频监控系统、智能控制系统、信号传输系统、中心主控系统组成的智慧粮库环境监控系统。

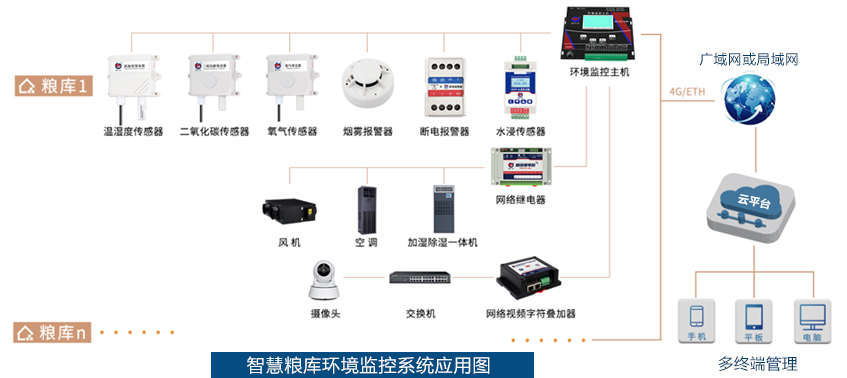

智慧粮库环境监控系统(图1)

数据采集系统

        智慧粮库环境监控系统以温湿度传感器、二氧化碳传感器、氧气传感器、烟雾报警器、水浸传感器、断电报警器为基础,运用物联网、大数据分析技术,结合综合环境监控云平台实现对粮库环境温湿度、粮堆温湿度、二氧化碳、氧气、烟感、水浸、断电的长期监测,具有实时数据显示、历史数据查询与分析、超限告警、远程管理、智能控制等功能。科技化创新,打造多功能于一体的智能化管理体系。

视频监控系统

        对于智慧粮库环境监控系统而言,以视频实时监控的方式来集中管理各个监测点的数据十分方便。一旦有异常事件发生,环境数据监控系统自动弹出数据报警弹窗,监控人员可即时调取相关区域视频并作报警提示和处理。

        集创云物联科技网络视频字符叠加器(型号:RS-ZF-ETH )是西安集创云物联科技专为市面通用标准Modbus-RTU通讯模式485设备研发的一款适用于高清网络摄像机的设备,匹配市面所有标准Modbus-RTU设备,可用于传感器叠加字符信息;设备外形小巧美观,占用空间小,安装方式简单便捷。

智慧粮库环境监控系统(图2)

智能控制系统

        通过多点精准监测,能够将采集到的数据进行分析处理,一旦粮库内任何点位出现数据异常情况,中心主控系统会立即发出警报并通知管理人员,系统会根据数据及时自动控制空调、加湿除湿一体机、风机等设备,及时将粮库内的环境调整到粮食最佳储存环境。

        M88工控模块是我司研发生产的一种通用型开关量数据采集工控模块。采用标准的Modbus-RTU协议,方便二次开发,通讯接口为RS485型接口,采用隔离技术,避免工业现场信号对模块通信接口的影响,还能防雷击;可通过数据指令读取8路输入通道状态、控制8路输出通道状态的功能,可实现整体同步控制或独立单点控制。

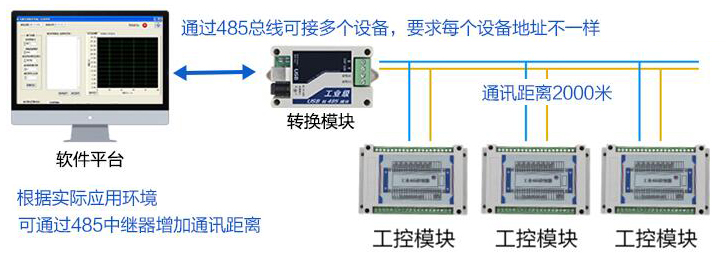

智慧粮库环境监控系统(图3)

信号传输系统

        RS-XZJ-100-Y-*环境监控主机作为智慧粮库环境监控系统中的信号传输系统,它具有数据采集点分散、涉及面广、数据种类多等特点,其中RS485型布线方式以多节点、远距离和高接收灵敏度的标准,拥有高速率、长距离、低成本、抗干扰强的特点。

        环境监控主机可接收最多32台RS485型设备发送的数据,并将所有的数据通过4G或以太网的方式将数据上传至综合环境监控云平台。环境监控主机不仅有发送数据的功能,还具有超限告警的功能。主机带有2路继电器触点输出和4路开关量信号输入,可以接收系统指令,控制具有加热、制冷、加湿、除湿等功能设备的启停。

        根据现场实际条件,可选择4G、以太网等种方式将数据采集系统的数据上传至综合环境监控云平台,达到硬件与软件之间的通信。

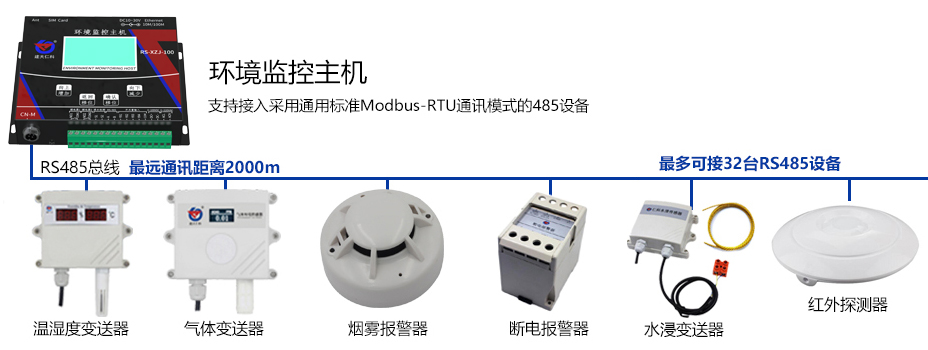

智慧粮库环境监控系统(图4)

中心主控系统

        环境监控云平台www.0531yun.cn可实现对粮库环境监测系统的监测点位置、设备类型和实时数据的实时监测,还可以通过手机、Pad、计算机等信息终端向管理人员推送实时监测信息、历史数据曲线查看、报警信息,方便工作人员及时维护,提高整个粮库环境的稳定性和可靠性。

智慧粮库环境监控系统具备的功能:

        ● 环境监测数据采集,实时曲线展示,列表显示。

        ● 电子地图实时显示设备位置、在线状态及部分数据信息。

        ● 视频监控。

        ● 继电器控制。

        ● 历史数据记录、查询、分析、导出。

        ● 可设置电话、短信、邮件、微信等多种超限告警方式。

        ● 支持大屏可视化,大屏页面会展示该设备的设备信息、摄像头信息、因子信息以及该因子的实时曲线。

        ● 支持手机客户端实时查看数据,实现管理人员远程监管和数据随时随地查看。

        ● 支持账号分级管理,主账号下可分配多个子账号,账号等级不同,权限不同。

        ● 支持二次开发。
