气象水质监测解决方案

方案背景

       水是人类赖以生存的重要自然资源之一,其质量安全与人们的生产和生活息息相关。随着社会经济的不断发展,水资源短缺和水质恶化也愈发严重,其中河流水质污染问题成为了我们关注的问题之一。面对愈发严重的水污染现象,水质监测可以帮助我们全面、及时地掌握水质信息,有效消除用水隐患。通过科学技术手段来提升治理效率、改善生态环境、实现可持续发展。

方案简介

       水质监测,是指监视和测定水体中污染物的种类、各类污染物的浓度及变化趋势,评价水质状况的过程。对整个水环境保护、水污染控制以及维护水环境健康方面起到至关重要的作用。

       为了实现控制水污染,保护水环境,集创云科技推出了一套气象水质监测解决方案。此方案是利用信息控制与处理、人工智能、自动化、物联网及多媒体等技术开发的,集水质、气象环境参数在线采集、无线传输、智能处理、超限报警、远程管理等功能于一体的气象水质监测解决方案。

       该方案通过水质监测站将采集到的水质(COD、PH、氨氮、溶解氧、余氯、浊度、水位、水温、电导率)、气象(温湿度、大气压力、噪声、PM2.5、PM10、风速、风向、雨量、负氧离子)数据以GPRS/4G的方式上传至环境监控云平台。具有集中监控、远程操控、数据实时查询、历史数据曲线查看、数据异常报警、集中大屏显示等功能。

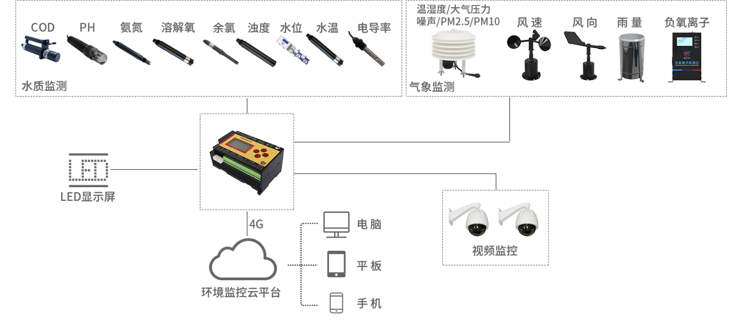

水质监测(图1)

方案组成

       该方案由水质监测站、环境监控云平台、LED显示屏组成。

水质监测站

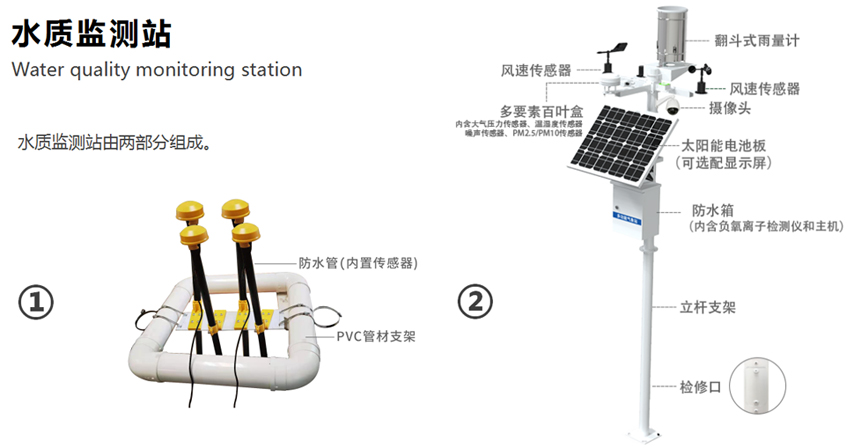

水质监测(图2)

       ▶具有 1 路 ModBus-RTU 主站接口(可通过此接口连接我司485 传感器:可监测水体温度、水位高度、氨氮离子浓度、酸碱度、溶解氧浓度、电导率、水体浊度、COD;同时水质监测站可以根据客户自己的需求任意搭配 485 变送器,不限于默认的 485 设备)

       ▶设备自带2 路继电器输出,可关联到任何一路信号采集上做报警或自动控制使用。;

       ▶水质监测箱内可接网络视频字符叠加器和4G路由器,可扩接摄像头设备;

       ▶可扩接七寸触摸屏进行现场显示;

       ▶可外接 1 路室外 LED 单色显示屏,默认点阵 96*48(支持最大点阵数 1024*256);

       ▶设备唯一 8 位地址,易于管理识别,可搭配我司提供的多种软件平台。

       功能特点

       1、免费云平台

       2、立杆法兰安装

       3、220V市电 太阳能板+蓄电池供电 太阳能板+220V市电(可选择)

       4、走线设计
       可按照485规则布线,走线简洁,考虑到后期维修和故障判断,我司提供一对一设备连线,哪台设备出问题就拔掉哪条线,隔离故障。

       5、国标翻斗式雨量计

       6、独立传感器

       7、可外接LED屏

       8、立杆式三脚架式两种安装方式(可选)

       9、微连孔走线方式

       10、RS485、以太网、GPRS/4G三种数据上传方式(可选)

       11、电控箱设计

       采用高强度钣金箱体及白色喷塑防锈方案,外观美观,耐长期雨雪、太阳辐射,适应温度范围宽。采用精心设计的散热格栅、气流通道,确保阳光直射下箱体内部温度恒定。根据用户需求,还可选择带视窗的电控箱,通过视窗可以直观的看到气象站数据及内部结构工作状态,增加视窗之后仍可达到IP65防护等级。

实际应用图

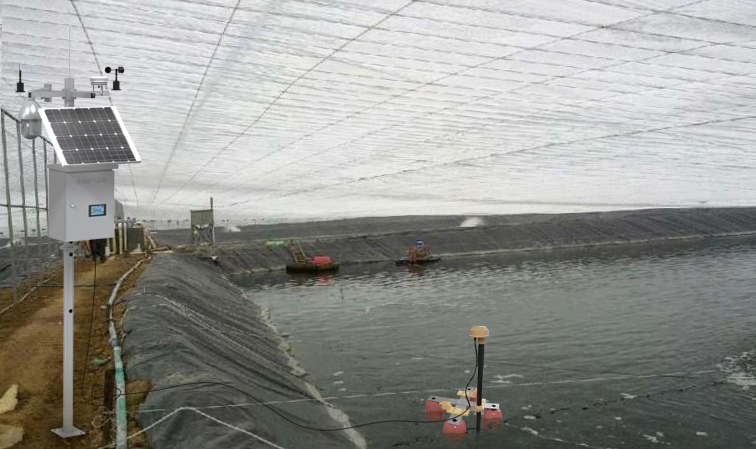

水质监测(图3)

LED显示屏(选配)

水质监测(图4)

       带通信LED显示大屏从云平台上获取数据,并将实时数据在LED大屏上显示。

       带通信LED显示大屏可安装在景区或公园等环境,它的立杆高1.5m,屏宽2m、高1.04m(默认),能够分4屏轮番播放32个节点的实时数据。若想在距离比较远的地方能直观的看到实时数据,我们可通过将显示部分的字体调整的大一些。

环境监控云平台www.0531yun.cn

水质监测(图5)

云平台web端界面展示

       环境监控云平台是网页端在线监控平台,可以通过账号密码在不同终端登录,实现对监测点位置、设备类型的实时监测,还可以通过手机、Pad、计算机等信息终端向管理者推送实时监测信息、历史数据曲线查看、报警信息,方便工作人员及时维护,提高其的稳定性和可靠性。

       1、实时监测
       可实时收集各设备的运行参数、工作状态及告警信息,能实现远程监控现场对象,进行方便的控制操作。

       2、超限告警
       当某参数超过安全值时能提供界面报警、声光报警、短信报警、电话报警、邮件报警等报警方式,并进行事件记录,供调用和分析。

云控通APP

水质监测(图6)

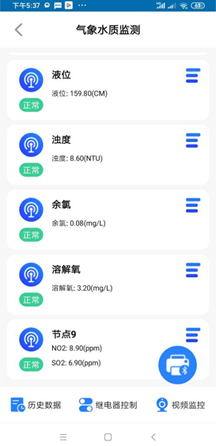

       为方便移动端用户监测数据,公司研发推出“云控通”手机APP,方便用户24小时实时监测。可以通过账号密码选择登录云平台账号查看该账号内设备状态,可一键控制上万个设备。支持视频查看,设备故障/异常报警,支持离线告警功能,支持实时数据查看,历史数据曲线查看,还可连接蓝牙打印机进行数据打印,功能强大。

方案功能

       (1)实时监控:采集水域内各个站点的实时数据,通过实时监控和现场监控功能将水域现场状况快捷有效的呈现给用户。

       (2)历史数据查询:可查询水域内一个或多个监测站点的历史数据。根据需要选择相应的站点、时间范围和数据类型(小时数据、日数据、月数据、季数据)进行查询

       (3)移动监管:支持手机客户端实时查看数据,实现监管人员远程监管和数据随时随地查看。

       (4)账号分级:支持账号分级管理,主账号下可分配多个子账号,账号等级不同,权限不同。

       (5)超限告警:当监测到任一数值超限时,系统会第一时间给添加在环境监控云平台上的管理员手机号码以电话、短信、平台等多种方式发送告警信息。

       (6)实时地图:地图实时显示设备位置、在线状态及部分数据信息。
